红外热电偶

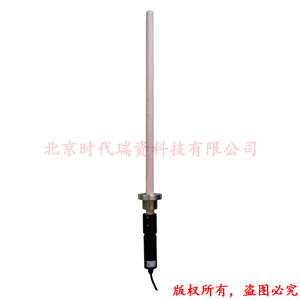

产品名称:红外热电偶
型号:   HE-D

特点:
◆ 测量范围:-30--1800℃ (分段实现,依用户要求定做)
◆ 线性的电流信号4~20mA输出(可定制其他信号输出)
◆ 探杆长度可以根据用户需要定制
◆ 精度高,抗干扰能力强,可探测熔液内部温度,信号传输距离远
◆ 不使用贵金属,成本低,探杆寿命长,更换简易。
◆ 可定制法兰,完美替代传统热电偶
应用范围
   窑炉,铸造,热处理,设备配套等。
  红外热电偶主要有探测管、透镜、滤光镜、红外探测器和防辐射板等部分构成。探测管是一个类似于热电偶保护管的封闭管,它插入窑炉(或熔液)内部,达到温度平衡后,其底部具有与炉内(或熔液内)相同的温度,其底部辐射的红外线通过透镜照射在红外探测器上,红外探测器将其红外辐射能量转换成类似于热电偶的电信号输出,配上适当的二次仪表即可显示被测温度,或将其信号转换成其他标准信号输出。其探测管的长度可以像热电偶一样,根据实际需要选定,但它是可拆卸的,当探测管损坏后,可以方便的更换。
  HE-D型红外热电偶把接触式测温和非接触式测温结合起来,扬长避短,形成了一种新型的测温产品。红外热电偶和传统热电偶相比有以下特点:
1. 采用接触式测温的方式使探测管(黑体空腔)底部达到与介质的热平衡,这就可以测量液体、气体内部的温度。
2. 应用黑体辐射理论使探测管底部的温度辐射成为温度值传递给红外探测器,这就吸取了非接触式测温的优点,避免了传统热电偶保护管和感温元件的导热引起的误差。
3. 探测管内不装任何零部件,并且它可以更换,在探测管损坏时,也不会引起整机报废,因此它是一种可修复的产品,使用寿命是传统贵金属热电偶的数倍乃至数十倍。
4. 红外热电偶的使用和安装方式与传统热电偶基本相同,一般不用改造设备即可替代传统热电偶。
5. 由于不使用贵金属,所以红外热电偶的价格远低于传统的贵金属热电偶,只相当于其1/3左右。
6. 红外热电偶不用补偿导线,只使用普通的铜导线即可,这也可以为用户节省大量资金。
7. 红外热电偶统一分度具有很好的互换性,
8. 红外热电偶的热响应时间比传统热电偶短,因而其反应快。
9. 红外热电偶不受环境气氛的污染,抗干扰能力强。



技术参数
测量范围 -30—1800℃(温度范围依用户要求定制)
测量精度 ±0.5%或±1℃
重复精度 ±0.3%或±0.5℃
显示分辨率 1℃
安装方式 法兰或依用户要求
探杆长度 0.8m或定制
数字输出 TTL电平,RS485
输出方式 420mA
最大负载 500Ω
环境等级 Ip65
环境温度 -20~150℃(红外测温传感器所耐受温度,超过70℃需加冷却)
电源 24VDC
电缆长度 1m(标准)
